Ячейка карьерная ЯКНО, КРУ, КРУН 6-10 кВ

ЯКНО - ячейка карьерная наружной установки;
КРУ - комплектное распределительное устройство;
КРУН - комплектное распределительное устройство наружной установки.

Технические характеристики ЯКНО, КРУ, КРУН:

Номинальное напряжение, кВ: 6, 10
Номинальный ток, А: 400, 630, 1000
Управление: автоматическое и ручное
Вид подсоединений (ввод, линия): Кабельный / Воздушный
Класс точности ТТ:
Для защиты: 10Р
Для измерений: 0,2s / 0,2 / 0,5s / 0,5
Обслуживание: одностороннее, двустороннее
Климатическое исполнение: У1, УХЛ1, У3
ЯКНО 6(10) кВ ячейка карьерного типа предназначена для распределения электричества на промышленных площадках, питания их наружного освещения, подключения различной карьерной техники и оборудования.
Конструктивно ЯКНО 6(10) состоит из шкафа, выполненного на жестком каркасе, обшитом металлическими листами от 1,5 мм с полимерным покрытием. Данная конструкция надежно защищает электрооборудование, расположенное внутри ячейки от грязи, попадания капель дождя, снега, дополнительную герметичность придают силиконовые уплотнители. Карьерная ячейка ЯКНО-6(10) может быть изготовлена с воздушным вводом и выводом (ВВ), а также воздушным вводом и кабельным выводом (ВК).
Внутри ячейки установлена аппаратура: проходные изоляторы, разъединитель, выключатель вакуумный, трансформаторы тока, шкаф управления и приборы учета. Данное оборудование располагается в предусмотренных отсеках карьерной ячейки. Для удобства обслуживания внутри ячейки предусмотрено освещение, а на корпусе ЯКНО присутствуют двери, расположенные с противоположных сторон. Для обеспечения безопасности и предупреждения случайного доступа они оборудованы защитными замками.
ЯКНО 6 (10) кВ по требованию заказчика, для удобства перемещения на территории карьера можно оборудовать салазками для передвижения.
КРУН-10(6) и КРУ-10(6) конструктивно схожи, их главное отличие состоит в том, что КРУ предназначены для внутренней установки, а КРУН для наружней. В модуле высокого напряжения находится вакуумный выключатель, разъединитель, трансформаторы напряжения и тока, трансформатор собственных нужд, рассчитанный по мощности, а также в зависимости от комплектации выкатные элементы.
Функционально КРУН-10(6) и КРУ-10(6) могут быть разделены на несколько элементов: секции ввода и вывода, основного питания, секционирования и линии резерва.
В шкафу управления КРУН-10(6) и КРУ-10(6) находится устройство микропроцессорной защиты, а также блок автоматики и управления вакуумным выключателем и дополнительное оборудование, в том числе для учета. Для надежной работы в районах с холодным климатом дополнительно возможна установка системы теплового обогрева с регуляцией и настройкой температуры.
Для удобства монтажа на самом объекте в КРУН-10(6), КРУ-10(6) и ЯКНО-6(10) уже собрана и подготовлена вся вторичная коммутация. На объекте только остается произвести установку.

Преимущества КРУН-10(6), КРУ-10(6) и ЯКНО-6(10):
- Высокая безопасность;
- Возможность дистанционного управления;
- Множество систем защит;
- Возможность индивидуальной настройки;
- Высокий ресурс технической эксплуатации;
- Устойчивость к внешним погодным воздействиям;
- Компактность и возможность модульной сборки;
- Возможность передвижения на объекте (для ЯКНО и КРУН);
- Легкость и быстрота технического обслуживания;
- Простота при монтаже, сборке и установке.
Вышеперечисленные качества позволяют применять КРУН-10(6), КРУ-10(6) и ЯКНО-6(10) на многочисленных промышленных объектах, в местах удаленного сетевого подключения, различных карьерах, ресурсодобывающих месторождениях и при наличии требований к мобильности самой установки.
В случае установки системы выкатных элементов в распределительных устройствах КРУН и КРУ можно получить дополнительные преимущества в виде безопасности и наличии видимого разрыва подключения, и при этом компактные размеры.
Световые сигналы, которые поступают от модулей управления позволяют получать оперативную информацию о состоянии всей установки. Система блокировок и предотвращения несанкционированного доступа содействует повышению безопасности и удобства обслуживания.

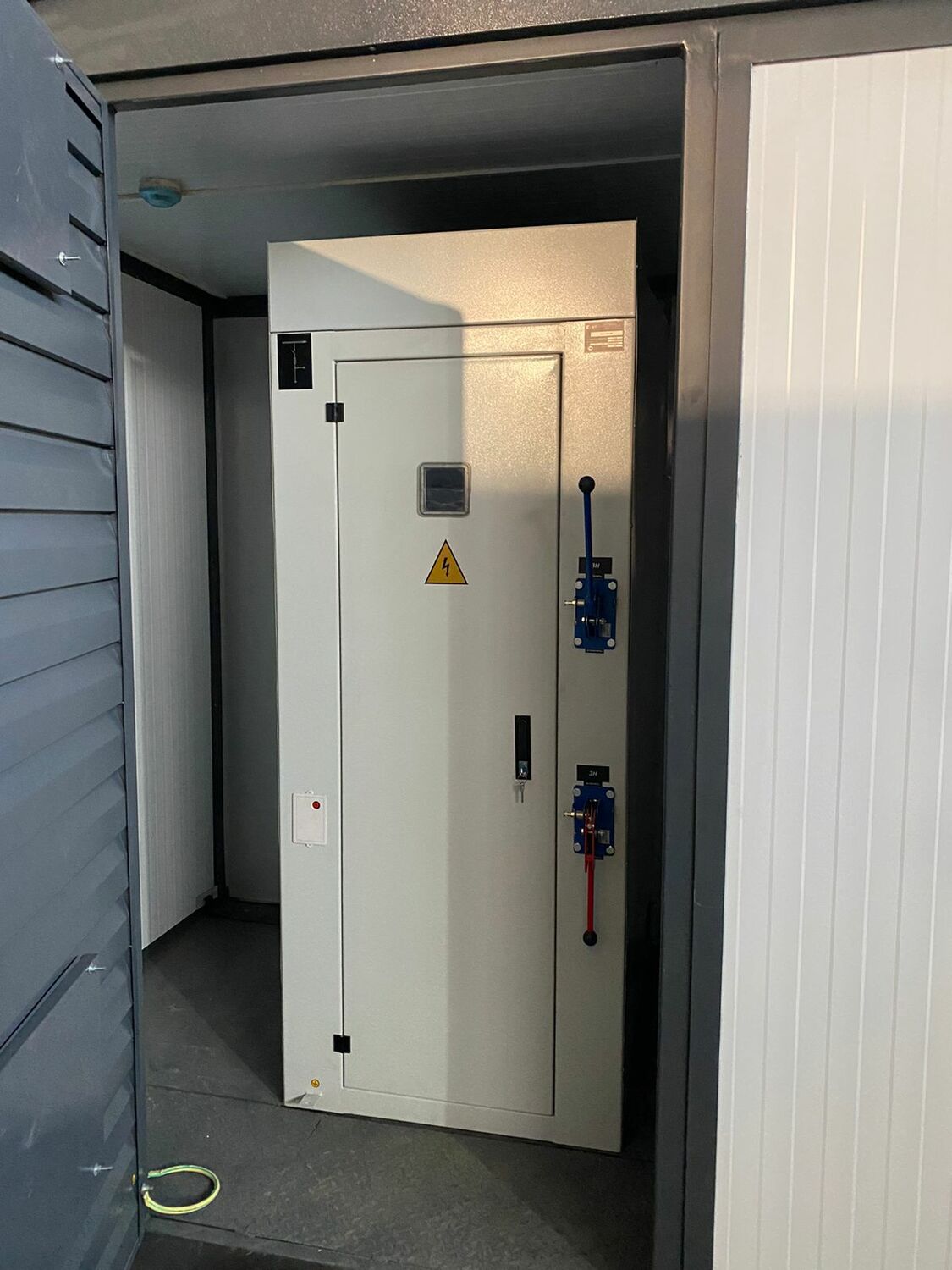

Сборная камера внутри КТП
Внутреннее оборудование КРУН-10(6), КРУ-10(6) и ЯКНО-6(10) может быть адаптировано и оснащено приборами для работы в составе АСКУЭ сетевой снабжающей организации, а также разнообразными модулями дистанционной передачи данных.
Паспорт на КРУН-10(6), КРУ-10(6) и ЯКНО-6(10) кВ, инструкция и руководство по эксплуатации, а также сертификат соответствия и другие документы завода изготовителя находятся внутри самого шкафа.
Основные технические характеристики КРУН-10(6) и ЯКНО-6(10) кВ, габаритные размеры, масса и вес, габариты корпуса, а также электрическая схема указаны в каталогах во вложении.
Цена карьерной ячейки ЯКНО-6 (10) кВ, КРУН-10 (6) зависит от комплектации, типа и марки вакуумного выключателя, блока защиты, наличия дистанционного управления, выкатных элементов и т. д. Также стоимость ЯКНО, КРУ, КРУН может зависеть от наличия дополнительных требований эксплуатирующего персонала.
Чтобы купить КРУН-10(6), КРУ-10(6) и ЯКНО-6(10), КСО, а также другие распределительные устройства, нужно обратиться в нашу компанию, отправить техническое задание и рассказать о текущих потребностях, на основании которых мы сможем подготовить коммерческое предложение.
С более подробной технической информацией можно ознакомиться в соответствующем каталоге. Бланк опросного листа можно скачать в разделе технической документации, а также на странице Заявка на нашем сайте.
