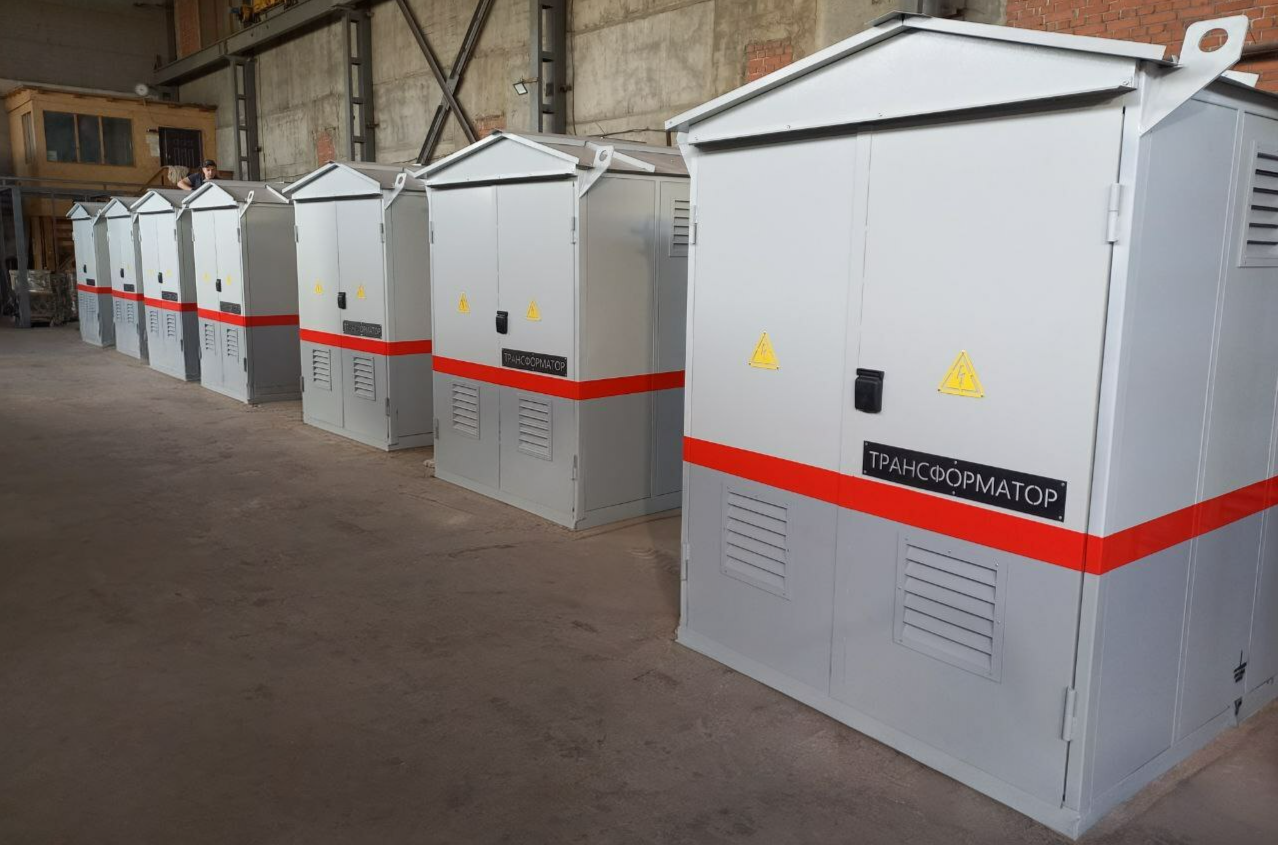

Подстанции КТП и 2КТП для ПАО "Россети", МРСК и РЖД
КТП и 2КТП- комплектные трансформаторные подстанции, изготовленные в соответствии с техническими условиями и стандартами ПАО "Россети", РЖД, МРСК.

Технические характеристики КТП:

Мощность: от 25 до 2500 кВА
Тип: тупиковая (Т), проходная (П)
Исполнение ввода: воздух, кабель
Исполнение вывода: воздух, кабель
Напряжение ВН: 6, 10, 27,5 и 35 кВ
Напряжение НН: 0,4 кВ
Климатическое исполнение: У1, УХЛ1
Заявка
Комплектные трансформаторные подстанции КТП для сетевых организаций, таких как: ПАО "Россети", ОАО "РЖД", МРСК должны соответствовать особым требованиям, предъявляемым к технологической составляющей продукции, поставляемой для их объектов. Поэтому в КТП для Россетей, РЖД и МРСК используется специальное электротехническое оборудование, изготавливается усиленный корпус и применяется адаптированный способ производства.

Основные преимущества:

✔️ Опыт работы с техническими проектами, подготовленными инженерами ПАО "Россети", ОАО "РЖД" и ОАО "МРСК";

✔️ Производство подстанций с учетом нормативов и требований специалистов монтажных организаций;

✔️ Соответствие продукции современным ГОСТам и наличие всех необходимых сертификатов;

✔️ Наличие положительного заключения аттестационной комиссии ПАО "Россети";

✔️ Возможность согласования технических особенностей подстанции и пожеланий заказчика, покраска КТП в корпоративные цвета сетевой организации.

Технические особенности КТП для ПАО "Россети", РЖД и МРСК


Пример дополнительных технических требований к подстанциям, предусмотренные проектом сетевой организации:

  • Стальной профиль основания корпуса КТП выполнен толщиной 4 мм. Запирание дверей в трех точках, толщина металла дверей 2 мм. Днище КТП изготовлено из цельного листа металла без отверстий (кроме технологических).

  • Метод порошковой окраски корпуса и дверей выполнен по корпоративному цветовому стандарту RAL .

  • Замок имеет выдвижные ригеля, выдвигающиеся вверх-вниз и в сторону соседней створки дверей. Предусмотрены в конструкции КТП фиксаторы дверей РУ в открытом состоянии, в положении 90° и 180°.

  • Отсек трансформатора КТП оборудован дополнительными вентиляционными решетками.

  • Предусмотрен в отсеке трансформатора специальный защитный съемный барьер сетчатого типа.

  • Створки дверей имеют уплотнения. Для защиты от атмосферных осадков увеличен козырек крыши подстанции.

  • Предусмотрен счетчик серии ПСЧ-4ТМ в комплекте с коммуникатором. Возможность установки специальной сигнализации, соответствующей требованиям для подстанций КТП, разработанным специалистами и инженерами ПАО "Россети" и МРСК.
